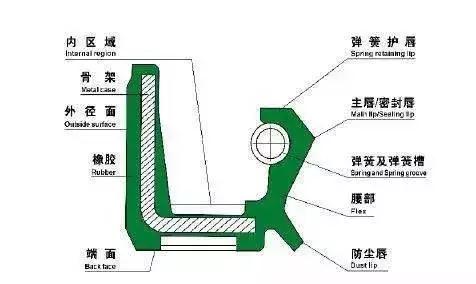

漏油的常見原因
1裝配原因

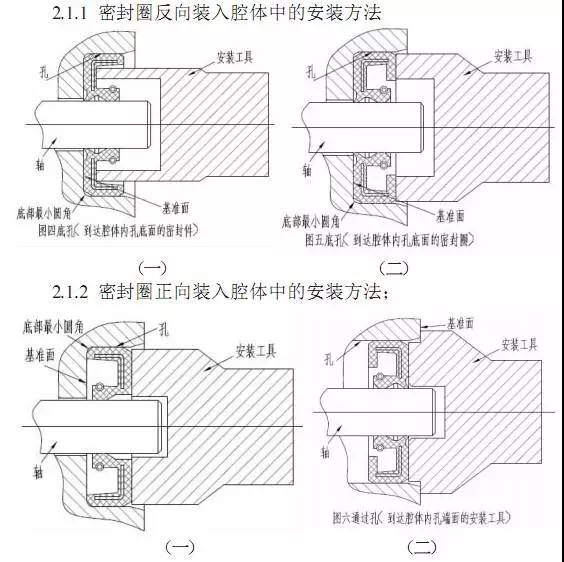

由于壓裝工裝原因，導(dǎo)致油封壓裝后變形；
在裝配過(guò)程中，油封通過(guò)螺紋或花鍵，導(dǎo)致唇口處劃傷；

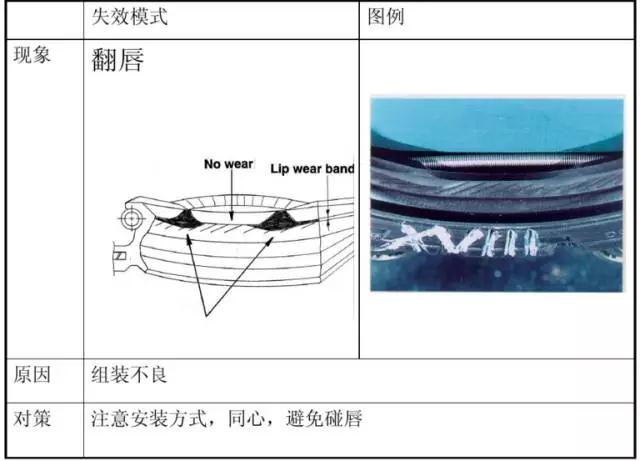

由于油封位粗糙度低，壓裝力過(guò)大，導(dǎo)致彈簧失效或唇口翻轉(zhuǎn)。
2骨架原因
由于油封彈簧材質(zhì)和制造問(wèn)題，導(dǎo)致其性能失效。彈簧失效形式為：彈簧過(guò)緊或過(guò)松，過(guò)松時(shí)彈簧壓緊力小，無(wú)法達(dá)到密封效果，過(guò)緊時(shí)彈簧壓緊力大，油封與旋轉(zhuǎn)軸之間配合不當(dāng)，導(dǎo)致油封異常磨損，最終發(fā)生漏油。
3工作介質(zhì)原因
工作介質(zhì)即為油液。
油封材料的選擇應(yīng)考慮其與油液的相容性，二者相容性差，會(huì)產(chǎn)生唇口溶脹、硬化，軟化、龜裂等，最終發(fā)生漏油。

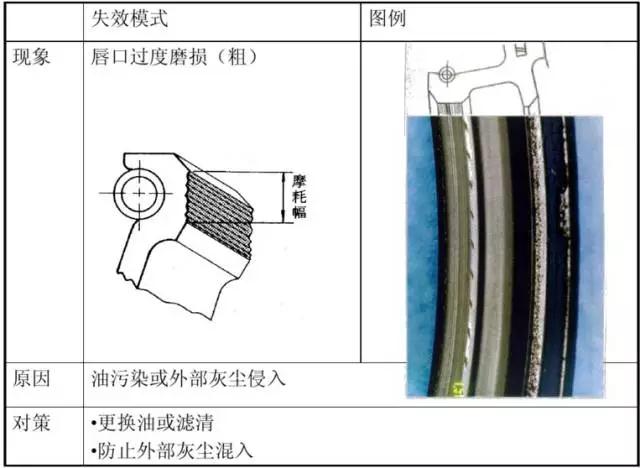

4唇口磨損原因

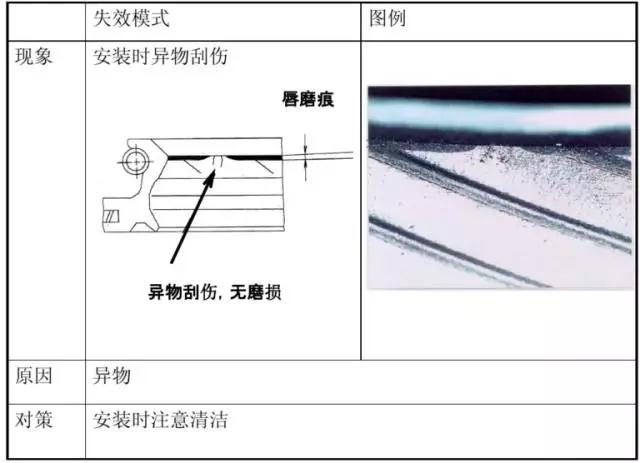

清潔度問(wèn)題：鑄件型砂、機(jī)加工鐵屑、油液雜質(zhì)等，大量積存油封唇口部位，工作時(shí)發(fā)生異常磨損；

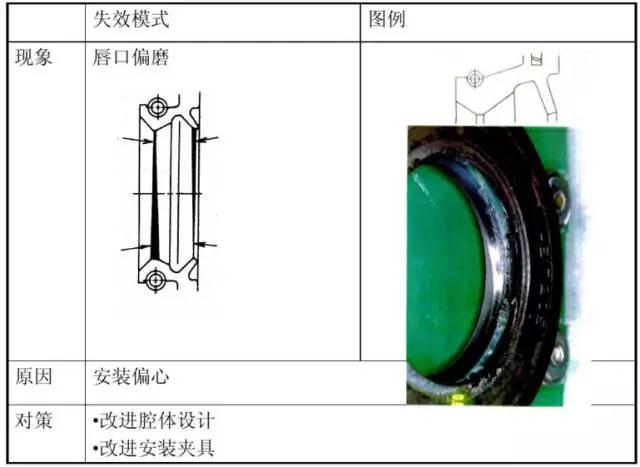

油封位與旋轉(zhuǎn)軸不同軸，油封壓裝后發(fā)生偏磨，唇口異常磨損；

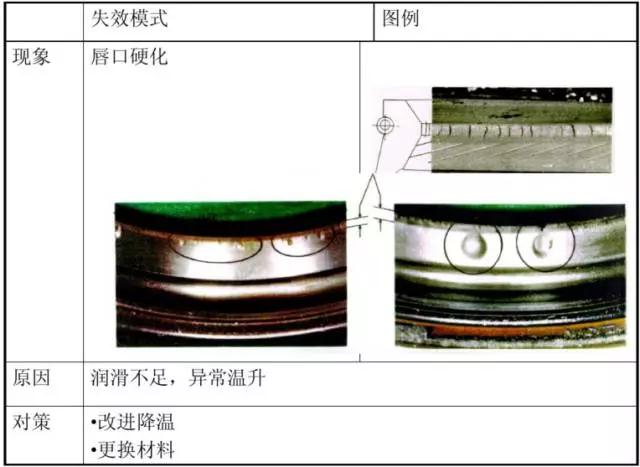

油封唇口處鋰基脂潤(rùn)滑不良，會(huì)發(fā)生干摩擦，導(dǎo)致異常磨損。
5軸的原因

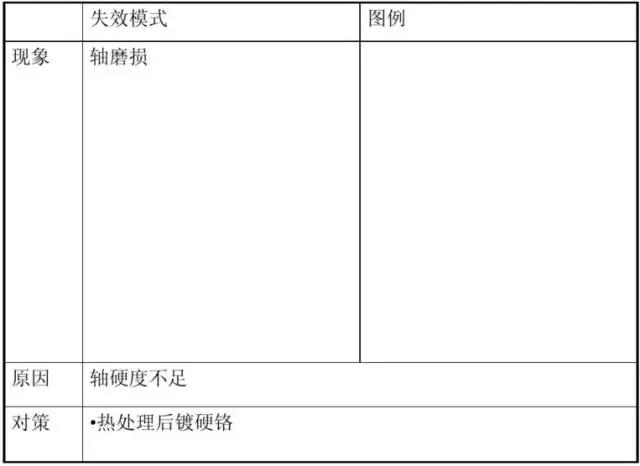

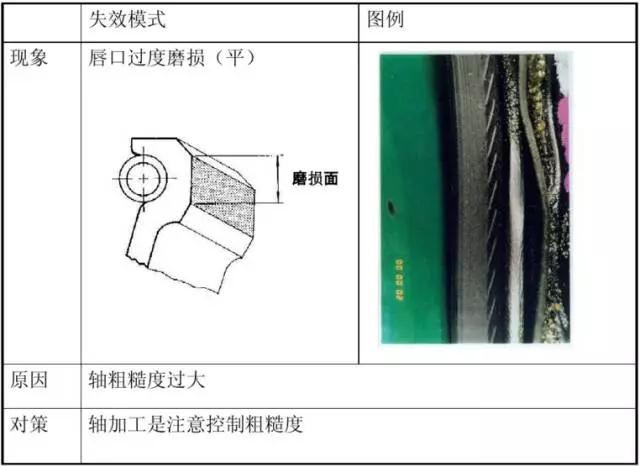

旋轉(zhuǎn)軸表面粗糙度、硬度不合理，汽車行業(yè)目前普遍選用粗糙度不低于0.8，與油封配合部位會(huì)采用高頻淬火，硬度不低于HRC55；
旋轉(zhuǎn)軸表面有缺陷，例如：腐蝕、劃痕、方向性刀痕等。

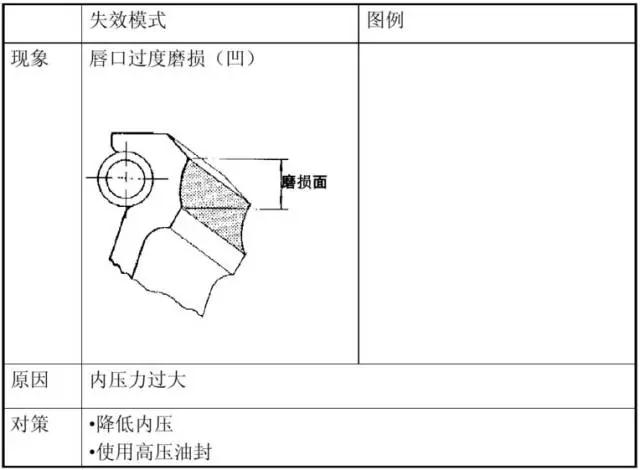

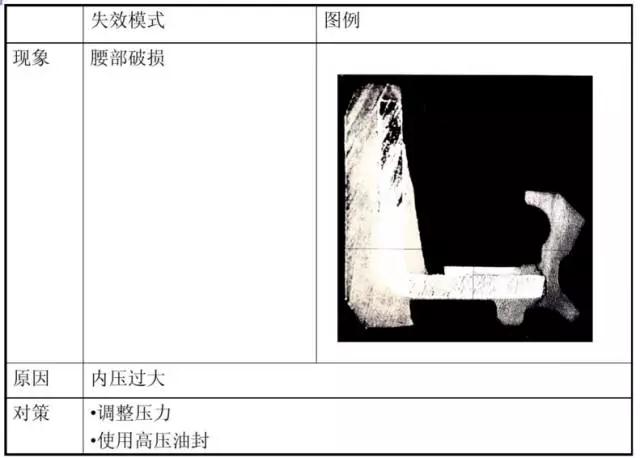

解決方案
